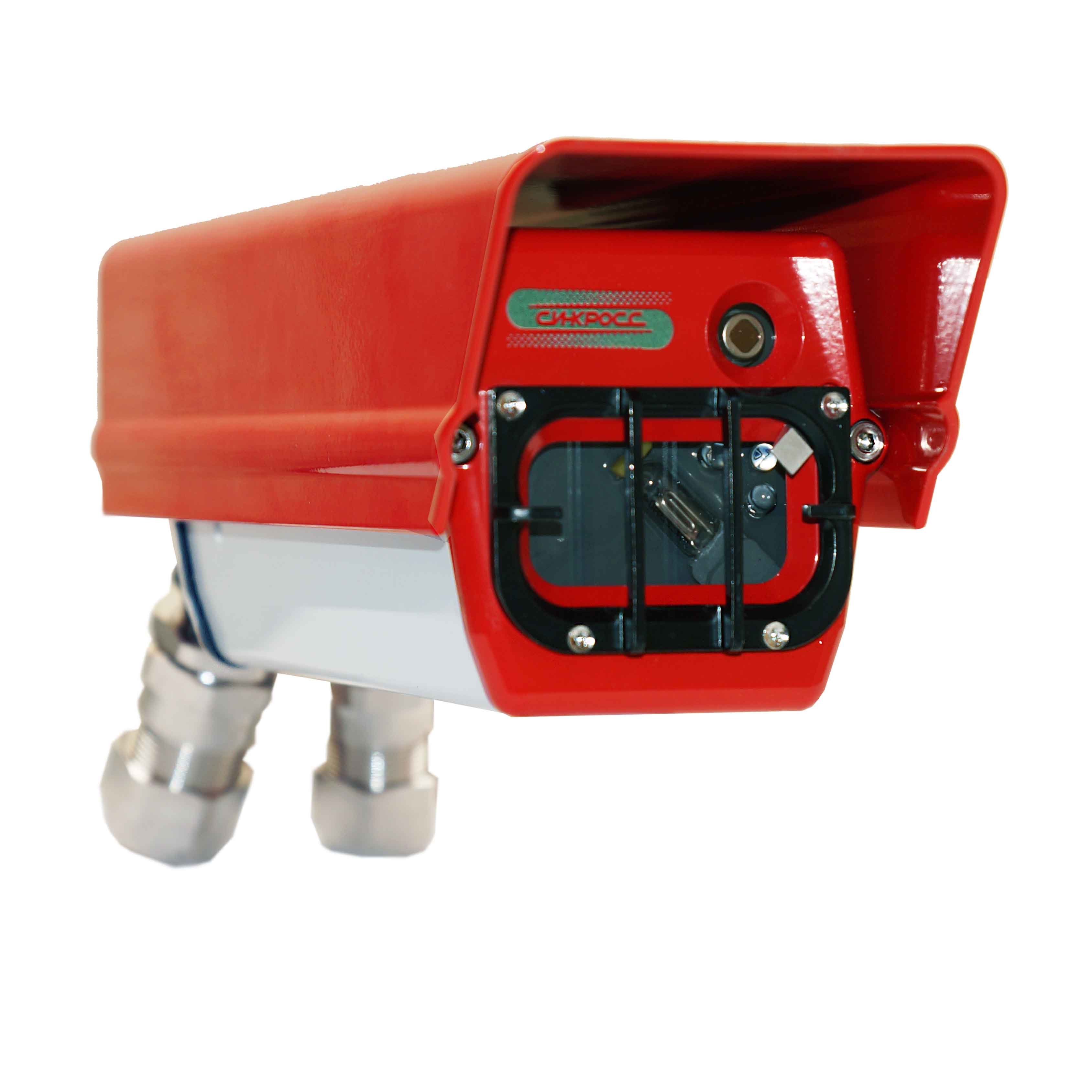

Извещатель пожарный пламени адресный ИП 329/330-1-1-ХХХХ
Извещатель пламени пожарный ИП 329/330-1-1-ХХХХ предназначен для обнаружения загораний по инфракрасному (ИК) и ультрафиолетовому (УФ) излучениям пламени, формирования и передачи сигналов в аппаратуру технических средств оповещения, пожарной сигнализации и управления пожаротушением, а также передачи видеокадров архива в аппаратуру верхнего уровня.
Извещатель обеспечивает информационную и электрическую совместимость с
техническими средствами пожарной сигнализации и управления пожаротушением,
интегрированными системами безопасности, обеспечивающими прием сигналов по
интерфейсам RS-485, Ethernet, дискретными сигналами и пороговому токовому сигналу
0-20 мА.
Извещатель имеет взрывозащищенное исполнение в следующих модификациях:
- базовое – Ех;
- специальное сейсмостойкое исполнение – Сп;
- исполнение удовлетворяющее требованиям Российского морского регистра судоходства - Мр.
Извещатель может применяться в невзрывоопасных и взрывоопасных зонах 1 и 2 классов по ГОСТ IEC 60079-10-1-2013 и ГОСТ IEC 60079-14-2013 помещений и наружных установок на промышленных объектах, в том числе - транспортирования, хранения и переработки газа, нефти и их продуктов.
Вид взрывозащиты извещателя – «герметизация компаундом “m”» по ГОСТ Р МЭК 60079-18-2012, повышенная защита вида «е» по ГОСТ Р МЭК 60079-7-2012.
Ex-маркировка ИП – 1Ex e mb II T5 Gb X по ГОСТ 31610.0-2014, где знак "Х"
указывает на особые условия монтажа и эксплуатации.
Вид взрывозащиты – «герметизация компаундом “m”» по ГОСТ Р МЭК 60079-18-2012, повышенная защита вида «е» по ГОСТ Р МЭК 60079-7-2012.
Ex-маркировка – 1Ex e mb II T5 Gb X по ГОСТ 31610.0-2014, где знак "Х" указывает на особые условия монтажа и эксплуатации.
Новый принцип применения видеоконтроля, реализованный в извещателе, позволяет получить до 30 кадров изображения по интерфейсу RS-485, для просмотра истории ситуации, повлекшей его срабатывание. Эта функция реализована без применения дополнительных линий для передачи видеоданных.
Возможность использования извещателя как элемента системы охраны, для наблюдения за объектом контроля.
Контроль чистоты оптики и исправности чувствительных элементов один раз в 10 минут с выдачей сигналов состояния.
Извещатель оборудован системой антизапотевания смотрового стекла.
Имеется система внутреннего подогрева, позволяющая эксплуатировать извещатель при более низких температурах окружающей среды.
Упрощена задача позиционирования извещателя.
Используя видеоизображение с камеры извещателя позиционирование и контроль производится с максимальной точностью.
Реализована возможность дистанционного обновления программного обеспечения извещателя по существующей линии связи без демонтажа оборудования.
Применяется как отдельно, так и в составе КТС-2000 и других систем охранно-пожарной сигнализации и управления пожаротушением.
| дальность обнаружения | до 50 м, 1 класс | угол обзора (по вертикали и горизонтали) | не менее 90 | выходной порт | RS-485, токовый 0-20 мА | протокол передачи данных | MODBUS RTU | напряжение питания | 24 (от 18 до 32 В) | ток потребления, не более А | 0,3 | гальваническая развязка, не менее В | 500 | сопротивление изоляции, МОм | 20 | температурный диапазон эксплуатации, °С | (в стандартном исполн.) -40 .. +75
(в специальном исполн. и Мр) -55.. +75 |
габаритные размеры, мм не более | 330 х 230 х 100 | масса с кронштейном, не более кг | 2,4 | маркировка взрывозащиты | 1Ex e mb II T5 Gb X по ГОСТ 31610.0-2014 |
